jeliminaw siġilli dinamiċi li jilbsu u jnixxu. Għal pompi ssiġillati ermetikament li jimmaniġġjaw fluwidi korrużivi jew perikolużi (eż., proċessar kimiku, farmaċewtiku, nukleari), drives manjetiċi huma obbligatorji biex jinkisbu żero emissjonijiet. L-akkoppjar jikkonsisti minn rotor ta 'ġewwa (mwaħħal mal-impeller tal-pompa) u rotor ta' barra (mmexxi mill-mutur), b'kalamiti rranġati f'arbli li jalternaw. Din il-gwida tispjega kif drives manjetiċi mingħajr siġill jeliminaw tnixxijiet ta 'fluwidu, ikopri t-tqabbil tal-arbli tar-rotor ta' ġewwa vs barra u t-trasmissjoni tat-torque, tispjega għaliex SmCo huwa preferut għal pompi kimiċi ta '-temperatura għolja, u dettalji li jibbilanċjaw il-lakuni tal-arja u l-ħxuna tal-qoxra ta' konteniment.
Eliminazzjoni ta 'Tnixxijiet ta' Fluwidu: Il-Mekkanika ta 'Sealless Magnetic Drives
Pompi ċentrifugali konvenzjonali jużaw siġill mekkaniku (uċuħ tal-karbonju/ċeramika) li jsuqu fuq ix-xaft tal-pompa. L-ilbies u x-xokk termali jikkawżaw falliment tas-siġill, li jirriżulta fi tnixxija ta' fluwidu-mhux sigur għal fluwidi tossiċi, fjammabbli, jew ta'-purità għolja. F'pompa tas-sewqan manjetiku:

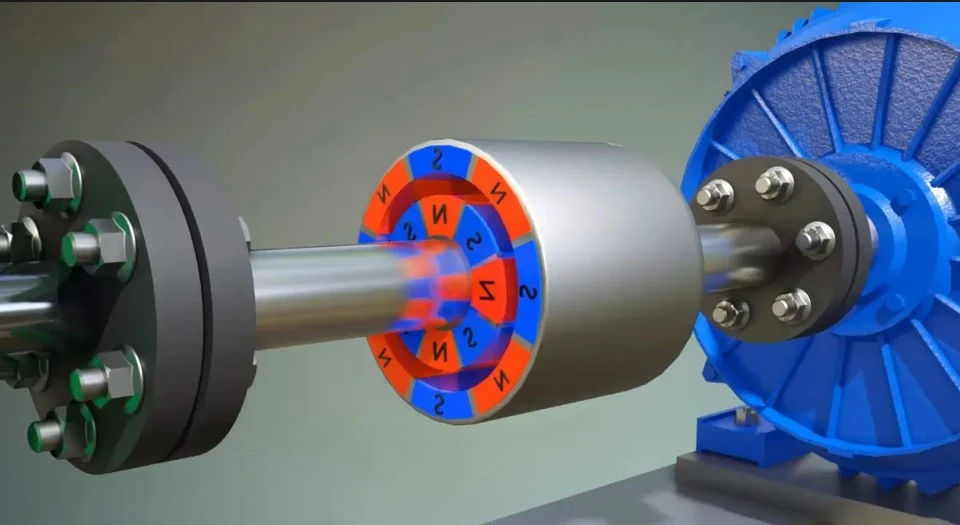

Il-mutur idawwar assemblaġġ ta 'kalamita ta' barra (rotor ta 'barra) barra qoxra ta' konteniment issiġillata.
L-assemblaġġ tal-kalamita ta 'ġewwa (rotor ta' ġewwa, fuq ix-xaft tal-pompa) huwa msakkra b'mod manjetiku mar-rotor ta 'barra.
It-torque jittrasmetti permezz tal-ħajt tal-qoxra ta 'konteniment (tipikament 1-3mm oħxon Hastelloy jew titanju) mingħajr ebda penetrazzjoni tax-xaft.
L-uniċi siġilli huma O-rings statiċi fuq il-qoxra, li huma affidabbli u mingħajr manutenzjoni-.
Ebda siġilli dinamiċi=żero tnixxija. L-akkoppjar manjetiku huma standard għall-immaniġġjar tal-pompi:
Aċidi korrużivi ħafna (HCl, H2SO4, HF)
Solventi fjammabbli (aċetun, metanol, toluene)
Ilma ta'-purità għolja (farmaċewtiċi, semikondutturi)
High-temperature thermal oils (>200 grad)
Rotors ta 'ġewwa vs ta' barra: Tqabbil tal-Arblu u Trażmissjoni tat-Torque
Ir-rotors ta 'ġewwa u ta' barra għandu jkollhom għadd identiku tal-arbli u allinjament tal-ark tal-arbli. Konfigurazzjonijiet standard:
Disinji ta '4-arbli, 6-arbli, jew 8-arbli. Għadd ogħla tal-arbli jnaqqas id-dijametru tar-rotor u l-inerzja iżda jeħtieġ spazju ta 'arja aktar strett.
Magnetic materials: Sintered NdFeB (N42SH) for temperatures up to 100°C, SmCo for >100 grad. Għall-pompi kimiċi, SmCo huwa standard minħabba reżistenza għall-korrużjoni (l-ebda kisi meħtieġ) u stabbiltà termali.
Arranġament tal-kalamita: Kalamiti immuntati fuq il-wiċċ-fuq iż-żewġ rotors (SPM) għal assemblaġġ sempliċi; jew kalamiti ta 'ġewwa (IPM) b'konċentrazzjoni ta' fluss għal densità ta 'torque ogħla.
Ekwazzjoni tat-trażmissjoni tat-torque: T=k × Br² × (OD³ - ID³) × sin(δ) / (distakk² + ħxuna tal-qoxra²), fejn δ huwa l-ispostament angolari (pull-angolu 'l barra). It-torque massimu (pull-out torque) iseħħ fi δ=90 grad (poli manjetiċi mhux allinjati b'90 grad). It-torque operattiv għandu jkun<80% of pull-out torque to avoid decoupling.
Jekk il-mutur jgħabbi żejjed jew jimblokka, l-akkoppjar manjetiku jiżloq (jiddiżakkoppja) mingħajr ħsara, u jaġixxi bħala limitatur tat-torque. Dan jipproteġi l-mutur u l-pompa minn ħsara mekkanika.
GħaliexSamarium Kobalt(SmCo) huwa Ippreferut għal Pompi Kimiċi ta'-Temp
Pompi kimiċi spiss jimmaniġġjaw fluwidi fi 150-300 grad. NdFeB jitlef Br u Hcj sinifikanti 'l fuq minn 100 grad, u s-suxxettibilità tiegħu għall-korrużjoni teħtieġ kisi għali (li jista' jitqaxxar taħt iċ-ċikliżmu termali). SmCo (grad 2:17) joffri:
Br=10.5-11.5 kGs (inqas minn NdFeB iżda stabbli sa 300 grad ).
Hcj > 20 kOe at 20°C, remaining >10 kOe f'250 grad.
Reżistenza għall-korrużjoni: SmCo ma teħtieġx kisi għall-biċċa l-kbira tal-fluwidi kimiċi (ħlief aċidu idrofluworiku).
Il-koeffiċjent ta 'espansjoni termali jaqbel mal-qxur ta' konteniment Hastelloy, inaqqas l-istress.
Għal applikazzjonijiet krijoġeniċi (-40 grad sa -150 grad), NdFeB huwa aċċettabbli minħabba li temperaturi baxxi ma demagnetize. Madankollu, SmCo jaħdem tajjeb ukoll f'temperaturi baxxi.
Selection guideline: If fluid temperature >120 grad, speċifika SmCo. Jekk it-temperatura tal-fluwidu<120°C and the pump is dry-mount (no fluid splashing on the magnets), NdFeB with Ni-Cu-Ni coating is sufficient.
L-Ibbilanċjar tal-Lakuni tal-Arja u l-Ħxuna tal-Qoxra tal-Konteniment
Id-distakk tal-arja bejn is-rotors ta 'ġewwa u ta' barra jinkludi:
Il-ħxuna tal-ħajt tal-qoxra tal-konteniment (kritika għall-klassifikazzjoni tal-pressjoni).
It-tneħħija tal-ġiri bejn il-kalamiti u l-qoxra (tipikament 0.5-2mm kull naħa).
Spazju ta' l-arja totali=ħxuna tal-qoxra + 2 × spazju ħieles.
Spazju akbar ta 'l-arja inaqqas it-trasmissjoni tat-torque (liġi kwadrata bejn wieħed u ieħor inversa). Għal rekwiżit ta 'torque fiss, iż-żieda tal-vojt tal-arja b'1mm teħtieġ li tiżdied il-kalamita OD b'20% biex tikkumpensa, u żżid l-ispiża u l-inerzja. Għalhekk, l-ottimizzazzjoni tad-disinn għandha tibbilanċja:
| Pressjoni tal-fluwidu | Materjal tal-Qoxra tal-Konteniment | Ħxuna tal-qoxra (mm) | Spazju ta' l-Arja (mm) | Tnaqqis tat-torque (vs distakk ta' 3mm) |
|---|---|---|---|---|
| <10 bar | Stainless 316L | 1.0-1.5 | 2.5-3.5 | Linja bażi |
| 10-30 bar | Hastelloy C276 | 1.5-2.5 | 3.5-4.5 | -25% sa -35% |
| >30 bar | Titanju (Ti-6Al-4V) | 2.0-3.0 | 4.0-5.0 | -40% sa -50% |
| High temp (>200 grad) | Inconel 625 | 2.0-3.0 | 4.0-5.0 | -40% sa -50% |
Għal-torque, applikazzjonijiet ta' pressjoni-għoli, nużaw orjentazzjoni ta' kalamita radjali jew arrays Halbach biex nikkumpensaw għaż-żieda fl-arja. Is-simulazzjoni tal-FEA hija essenzjali biex tbassar it-torque tal-ġbid-out u ż-żieda fit-temperatura minn kurrenti eddy fil-qoxra tal-konteniment.
Għal igganċjar manjetiku u assemblaġġi ta 'pompi ssiġillati, inklużi settijiet kompluti ta' rotor ta 'ġewwa/barra b'kalamiti SmCo jew NdFeB, jekk jogħġbok żur il-paġni tagħna ta' Assemblaġġi ta 'Mutur Manjetiku u Kalamiti Samarium Kobalt fuq il-websajt tagħna.
Biex titlob disinn ta' akkoppjar għall-ispeċifikazzjonijiet tal-pompa tiegħek-inklużi t-torque, il-veloċità, it-temperatura tal-fluwidu, u l-pressjoni-ikkuntattja lit-tim tagħna tal-inġinerija tal-akkoppjar manjetiku.
Mistoqsijiet Frekwenti
Q: X'jiġri jekk l-akkoppjar manjetiku jiddiżakkoppja (jiġbed) waqt it-tħaddim?
A: Ir-rotor ta 'ġewwa jieqaf idur (tilari tal-pompa), u r-rotor ta' barra jdur liberament. Il-mutur jiġbed kurrent aktar baxx (l-ebda tagħbija). Biex terġa' tgħaqqad, agħlaq il-mutur, stenna li tonqos il-pressjoni tal-fluwidu, imbagħad terġa' tibda. Il-kalamiti awtomatikament jerġgħu jissakkru meta ż-żewġ rotors ikunu wieqaf. Id-diżakkoppjar ripetut ma jagħmilx ħsara lill-kalamiti.
Q: Nistgħu nużaw akkoppjar manjetiku għal pompa li timmaniġġja slurries li joborxu?
A: Iva, iżda l-ilbies tal-qoxra ta 'konteniment minn barraxi huwa ta' tħassib. Uża qoxra ta '-konteniment doppja b'fluwidu flush (likwidu nadif) iċċirkolat bejn il-qxur ta' ġewwa u ta 'barra biex tipproteġi l-kalamiti u tevita l-intrużjoni tad-demel likwidu. Aħna nipprovdu din il-konfigurazzjoni.
Q: Kif tkejjel il-vojt ta 'l-arja f'akkoppjar manjetiku immuntat?
A: Uża feeler gauge jew kejl tal-ħxuna ultrasoniku mill-qoxra. Għall-assemblaġġ tal-fabbrika, nużaw jig ta 'allinjament ta' preċiżjoni biex nissettjaw id-distakk fi ħdan ± 0.1mm. Aħna nipprovdu rapport tal-kejl tal-vojt tal-arja ma 'kull akkoppjar.
